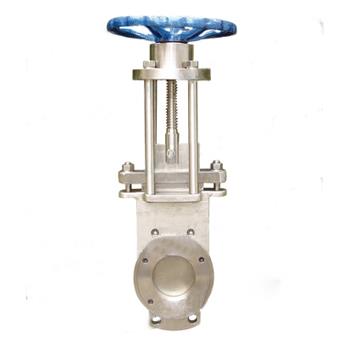

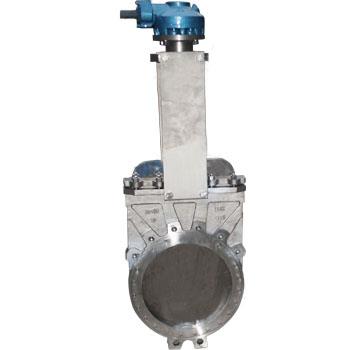

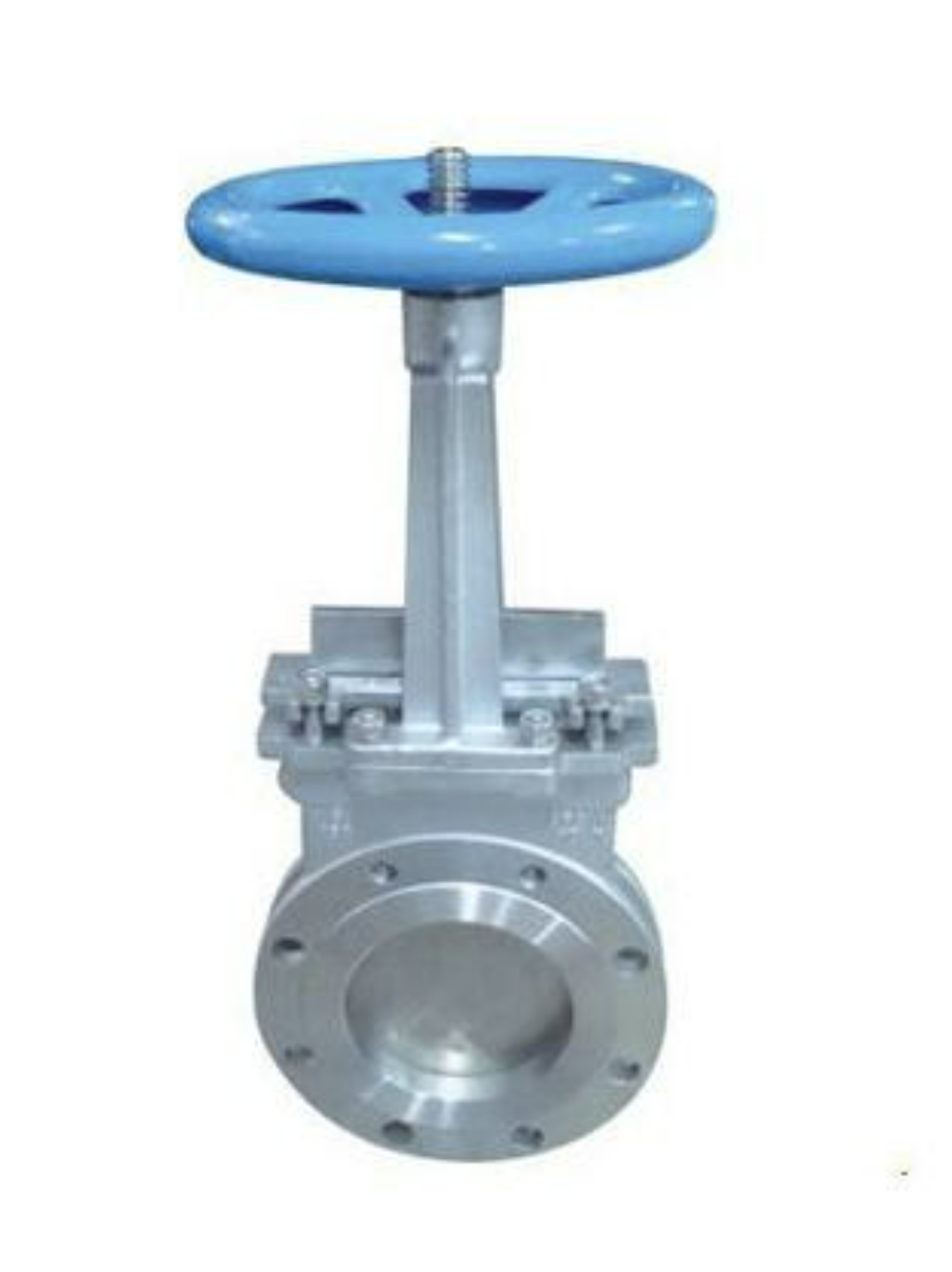

刀閘閥
返回列表
概述
刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。
刀型閘閥關閉時，密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封，大部分閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應垂直安裝。
刀型閘閥驅動方式：手動，鏈輪，電動，氣動，液動，傘齒輪，電控液動和氣液動等驅動方式。刀型閘閥外形：明桿，暗桿兩種。刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等。
刀型閘閥密封：
硬密封，軟密封，單面密封，雙面密封等多種材質密封。
刀閘閥的使用范圍為：
1.采礦、洗洗煤、鋼鐵工業--用于洗洗煤管道、濾渣漿管道等、排灰管道；
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
4.電站除灰--用于灰渣漿液 。
結構
(1)閥體
(2)支架
(3)手輪：球墨鑄鐵
(4)閥芯：不銹鋼
(5)橡膠墊片
(6)四氟孔板
(7)填料：四氟密封圈
(8)壓蓋子：不銹鋼
(9)絲桿、
(10)閥桿螺母：不銹鋼
(11)拼帽：35#
性能
1.閥門控制可做就地和遠程控制，還可以按照用戶的要求實現遠程位置顯示及遠程集控。
2.重量輕：本體采用碳鋼制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
3. 使用該閥門能提高輸送管路系統的關閉密封性能，最大限度地杜絕泄漏，對提高生產效率，保護環境將起到積極的推進作用。
4.密封面采用高耐磨，耐腐蝕陶瓷材料，采用鑲嵌技術，耐腐蝕性高，耐磨性好，從而使得閥門壽命長，性價比較普通閥門提高10倍。
口徑
刀型閘閥按照口徑不同制成暗桿和明桿兩種形式。
刀型閘閥內部可制成V形、三角形、五角形通道。 V型閘板可作為調節控制使用 [1] 。
傳動方式
一、手動
1.1 手輪
1.2 手動拉鏈
2.1 正齒輪傳動
2.2 傘齒輪傳動
三、氣動
四、電動
五、液動等
控制方式
一、手動控制
二、氣動控制
三、電磁控制
四、模擬遠程計算機控制。
特點
一、 提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。
二、 不銹鋼閘板可防止腐蝕引起的密封泄漏。
三、 硬質全金密封面能保證密封耐磨性能和要求。
四、 閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。
五、 短結構長度，可節省原料、安裝空間也有效支持管道強度。
六、 科學的上密封填料函設計，使上密封安全有效，經久耐用。
七、 三角形的支架節省原材料，保證需要的力學性能。
八、 閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。
十、 不銹鋼閥桿經久耐用，雙頭螺栓使啟閉更為迅速。
十一、 可任意選用驅動機構。
十二、 150以上口徑，采用全封閉結構，更能有效開啟和防止泄漏。
十三、 氟橡膠密封面能達到密封效果,提高使用溫度。
十四、 橡膠密封面直接硫化在閥體內,不會脫落。
