焊接式低溫球閥
返回列表
產品介紹:
本實用新型涉及一種閥，具體提供一種低溫球閥。低溫閥門是指能夠在低溫工況下使用的閥門，通常把工作溫度低于-40°的閥門稱為低溫閥門。低溫閥門是石油化工、空氣分離、天然氣等工業不可缺 少的重要設備之一，其質量的優劣決定著能否安全、經濟、持續地生產。隨著現代科技的發展，低溫閥門的用途越來越廣，需求也越來越大。鍛鋼低溫閥門有二種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計形式設計的門，其閥體與閥蓋用栓螺母連接，維繞式墊片 (31 6夾柔性石墨制造)密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊透連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196°C(3200F) 的低溫下使用，一般將閥門設計成加長式閥蓋。
特點：
1.承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮、密封部位的結構在溫度變化時不會產生的變形。用于-100以下工況時，閥門零件在精加工前應進行深冷處理，即將零件浸放在液氮箱中進行冷卻，當零件溫度達到-192時，開始保溫1-2h，然后取出箱外自然處理到常溫，重溫循環2次。

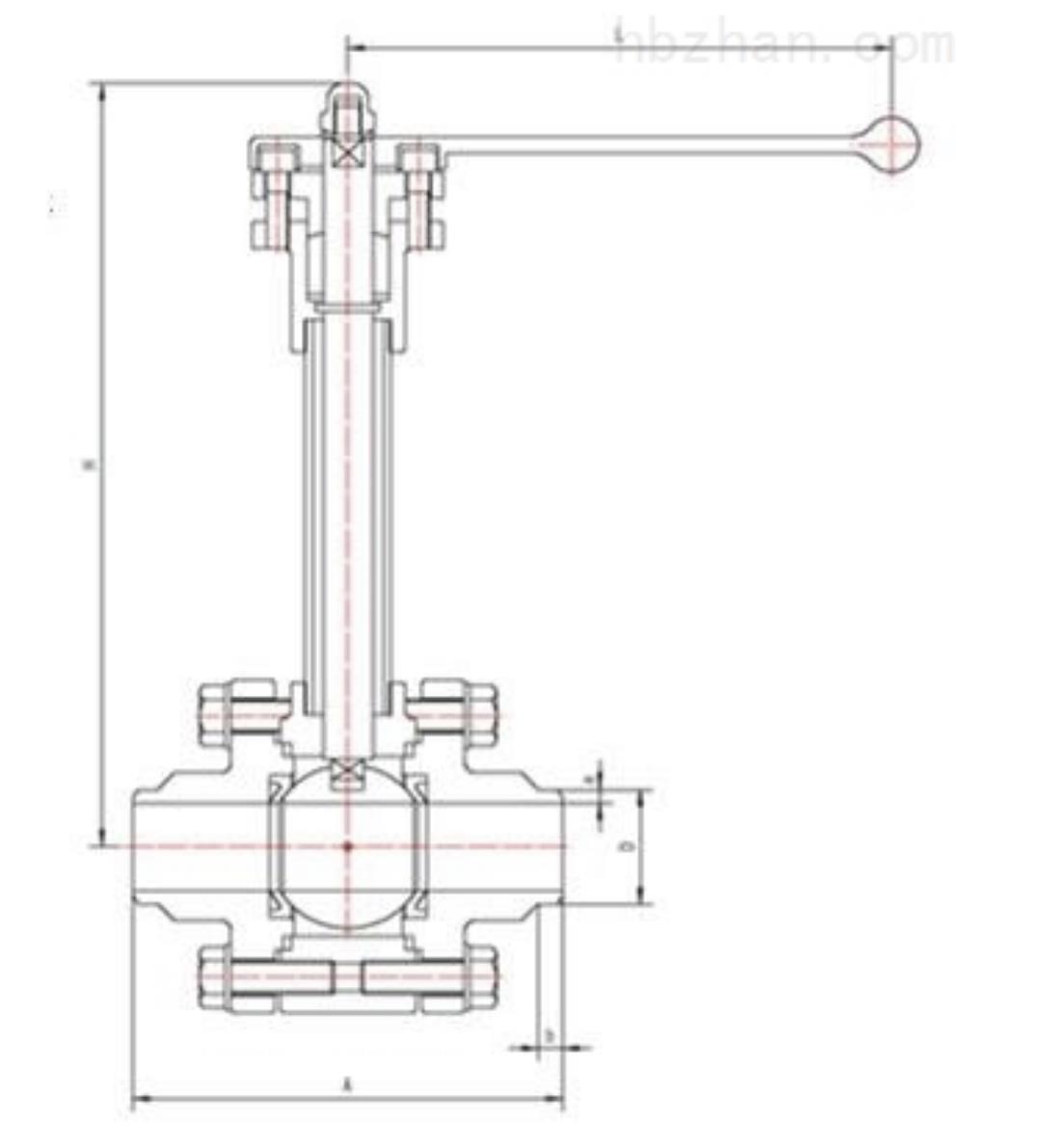

2、閥蓋采用長勁結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果，同時還可以纏繞保冷材料，防止冷能損失。長頸的頸長可根據使用溫度和保冷材料的厚度來洗擇不同的長度，當填料密封效果降低時，可以從填料函中間加入潤滑脂形成油封層，降低填料函的壓差，提高密封性能。
3、使用溫度低于-100°時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提高填料密封的可靠性。
4、低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積急劇膨脹，壓力會異常升高，當閥門中腔壓力升高時，閥門中腔和進口連通，或在閥門進口端安置泄壓閥，保證閥門安全使用。
5、低溫狀態及溫度變化下能可靠密封性和復原性低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。
鍛鋼低溫球閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。
適用介質:水、蒸氣等非腐蝕性介質。鍛鋼閥門與其他閥門產品相比的特點是高溫高壓的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。低溫閥門用材料按工作溫度及材料性能進行選擇，并應符合下列要求：
a.在工作溫度下，材料不應產生低溫脆性破壞;
b.在工作溫度下，材料的組織結構應穩定，以防止材料相變而引起體積變化。用于-10(TC以下的低溫閥門，其閥體、閥蓋、閥攤、閥座、閥桿等零件 在精加工前應進行深冷處理，即將零件浸放在液氮箱中進行冷卻，當零件溫度 達到-196。(時，開始保溫1 2h，然后取出箱外自然處理到常溫，重復循環2 次。
c.采用焊接結構時，必須考慮到材料焊接性能及低溫下焊縫的可靠性。
d.在低溫工況下頻繁操作的低溫閥門，其內件材料應能避免引起卡阻、 咬合和擦傷等現象。目前的低溫球閥，其大都存在使用壽命短、制造成本高、使用不夠靈活且密封效果一般的不足之處。
