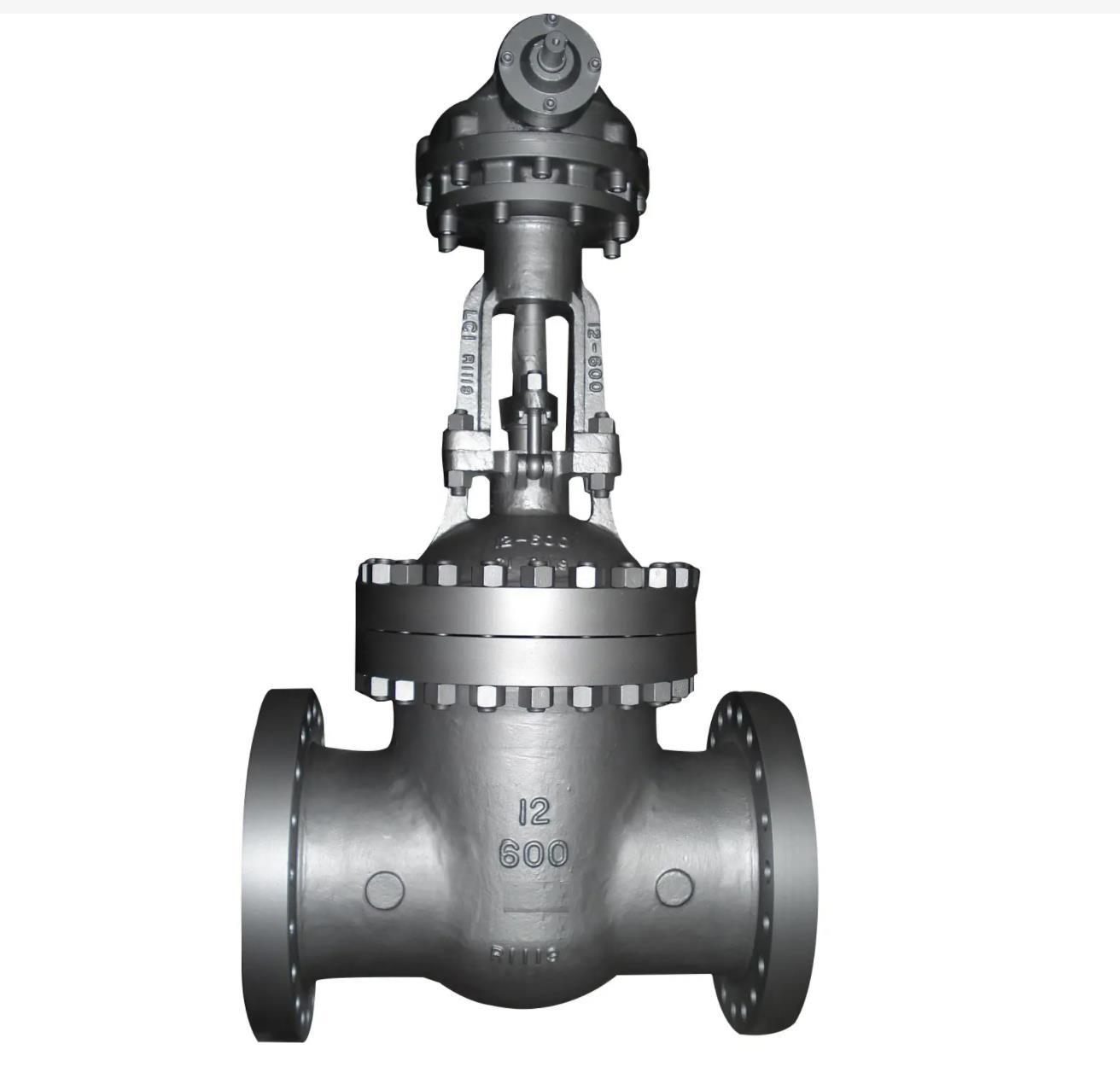

高壓閘閥
返回列表
產品簡介：
高壓閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
工作原理：
高壓閘閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閘板施加壓力，以強制密封面不泄漏。當介質由閘板下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
工作原理：
高壓閘閥開啟時，閘板的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以閘閥的全開位置，應由閘板的行程來決定。
閘閥型號：
|
一、閥門型號的組成 閥門型號的組成由七個單元順序組成，見表 |
|
|
|
|
|
類型 |
安全閥 |
蝶閥 |
隔膜閥 |
底閥 |
截止閥 |
節流閥 |
排污閥 |
球閥 |
疏水閥 |
柱塞閥 |
旋塞閥 |
減壓閥 |
|
|
代號 |
A |
D |
G |
H |
J |
L |
P |
Q |
S |
U |
X |
Y |
Z |
當閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母，按下表的規定。
|
第二功能作用名稱 |
代號 |
第二功能作用名稱 |
代號 |
|
保溫型 |
B |
排渣型 |
P |
|
低溫型 |
D |
快速型 |
Q |
|
防火型 |
F |
（閥桿密封）波紋管型 |
W |
|
緩閉型 |
H |
— |
— |
|
低溫型指允許使用溫度低于-46℃以下的閥門。 |
|||
二單元：傳動方式
|
傳動 方式 |
電磁動 |
電磁-液動 |
電-液動 |
蝸輪 |
正齒輪 |
傘齒輪 |
氣動 |
液動 |
氣-液動 |
電動 |
手柄 手輪 |
|
代號 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
無代號 |
安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門，本代號省略，不表示；
對于氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。
三單元：連接型式
|
連接方式 |
內螺紋 |
外螺紋 |
兩不同連接 |
法蘭 |
焊接 |
對夾 |
卡箍 |
卡套 |
|
代號 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
四單元：結構型式
閥門結構形式用阿拉伯數字表示，按下表規定。
閘閥結構形式代號
|
結構形式 |
代號 |
|||
|
閥桿升降式 （明桿） |
楔式閘板 |
彈性閘板 |
0 |
|
|
剛性閘板 |
單 閘 板 |
1 |
||
|
雙 閘 板 |
2 |
|||
|
平行式閘板 |
單 閘 板 |
3 |
||
|
雙 閘 板 |
4 |
|||
|
閥桿非升降式 （暗桿） |
楔式閘板 |
單 閘 板 |
5 |
|
|
雙 閘 板 |
6 |
|||
|
平行式閘板 |
單 閘 板 |
7 |
||
|
雙 閘 板 |
8 |
|||
五單元： 密封副材料
|
材料 |
錫基軸 承合金 巴氏合金 |
搪 |
滲氮鋼 |
18-8系 不銹鋼 |
氟塑料 |
玻璃 |
Cr13 不銹鋼 |
襯膠 |
蒙乃爾 合金 |
尼龍 塑料 |
滲硼鋼 |
襯鉛 |
Mo2Ti 不銹鋼 |
塑料 |
銅合金 |
橡膠 |
硬質 合金 |
閥體 直接 加工 |
|
代號 |
B |
C |
D |
E |
F |
G |
H |
J |
M |
N |
P |
Q |
R |
S |
T |
X |
Y |
W |
六單元：公稱壓力
數值用阿拉伯數字直接表示，它是MPa的10倍，例如：PN16就是16公斤，也就是1.6MPa。
|
磅級 Class |
150 |
300 |
400 |
600 |
800 |
900 |
1500 |
2500 |
|
公稱壓力 PN(MPa) |
1.6 2.0 |
2.5 4.0 5.0 |
6.3 |
10.0 |
- |
15.0 |
25.0 |
42.0 |
七單元：閥體材料
|
閥體 材料 |
鈦及 鈦合金 |
碳鋼 |
Cr13系 不銹鋼 |
鉻鉬鋼 |
可鍛鑄鐵 |
鋁合金 |
18-8系 不銹鋼 |
球墨鑄鐵 |
Mo2Ti系 不銹鋼 |
塑料 |
銅及 銅合金 |
鉻鉬釩鋼 |
灰鑄鐵 |
|
代號 |
A |
C |
H |
I |
K |
L |
P |
Q |
R |
S |
T |
V |
Z |
灰鑄鐵底壓閥和鋼制中壓省略此項
優點及缺點
優點
高壓閘閥結構簡單，制造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
缺點
流體阻力大，開啟和關閉時所需力較大。
不適用于帶顆粒、粘度較大、易結焦的介質。
分類
高壓閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式、法蘭、焊接等。按介質的流向分，有直通式、直流式和角式。
高壓閘閥主要分以下幾個大類：
以JB/T2203－1999《閘閥結構長度》為主的通用類。
按殼體/主體材料分類，閘閥可分為：
1. 金屬材料閥門：如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、銅合金閥門、鋁合金閥門、鉛合金閥門等。
2. 金屬閥體襯里閥門：如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。
3. 非金屬材料閥門：如陶瓷閥門、玻璃閥門、塑料閥門。
安裝維護注意事項
手輪、手柄操作的高壓閘閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
高壓閘閥，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閘板密封面與閥座密封面緊密貼合，阻止介質流通。
高壓閘閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
高壓閘閥分為三類：直通式、直角式及直流式斜閘閥。
閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥；
楔式閘板式閘閥又可分為：單閘極式、雙閘板式和彈性閘板式；
平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
