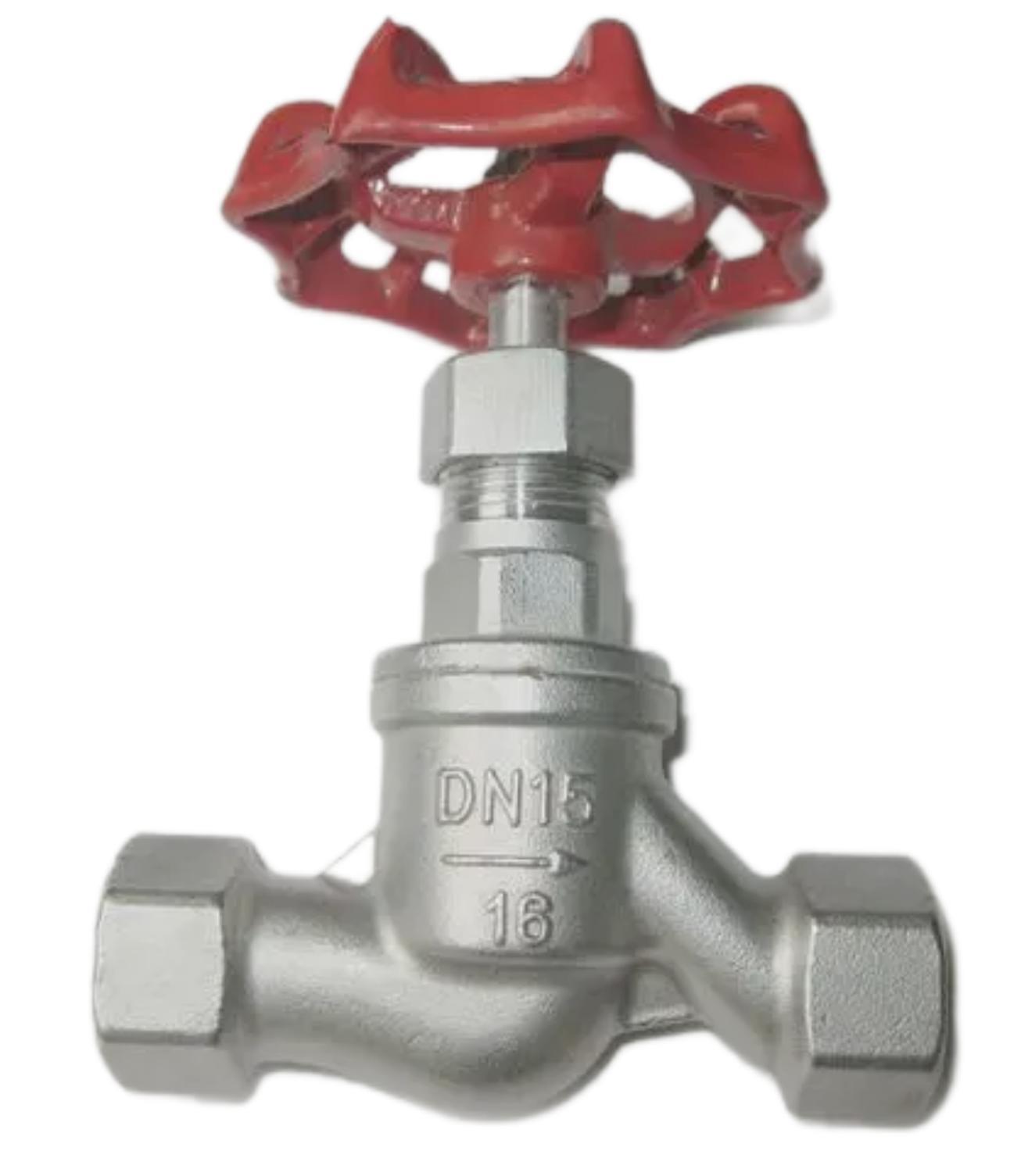

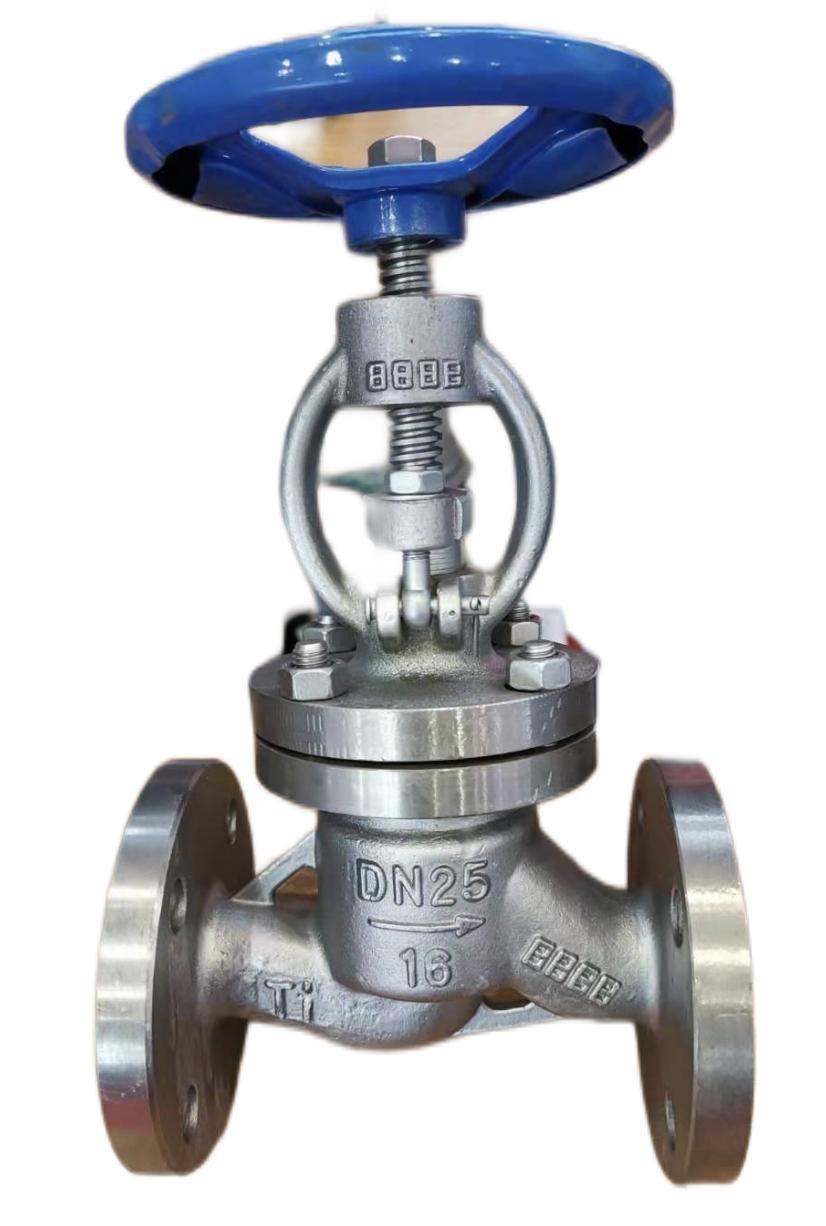

鈦材截止閥
返回列表
產品介紹：
鈦材截止閥是一種分流合流或流向切換裝置。高壓截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。用于做切斷、分配和改變介質的流動方向的控制部件。
產品介紹
鈦材截止閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。
應用范圍
鈦材截止閥 [1] 廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
主要參數
鈦材截止閥公稱通徑：DN50mm-DN300mm；
鈦材截止閥公稱壓力：PN1.0MPa-1.6MPa；
鈦材截止閥溫度范圍：-29℃-300℃。
1、流阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速方便，只要閥體轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。鈦球閥閥座（密封圈）一般采用PTFE聚四氟乙烯等彈性材料制造，易于保證密封，而且鈦球閥的密封力隨著介質壓力的增加而增大。
5、鈦球閥可實現自動化控制和遠距離控制，可配置電動裝置、氣動裝置、液動裝置。
6、鈦球閥通道平整光滑，不易沉積介質，可以進行清管通球。
鈦球閥技術規范：
設計標準：GB/T12237、API6D、ASME B16.34
結構長度：GB/T12221、API6D、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
試驗標準：JB/T9092、GB/T13927、API6D、API598
鈦球閥主體材料：
閥體、閥蓋：TA1、TA2、TA10、Gr2、Gr3
球體：TA1、TA2、TA10、Gr2、Gr3
閥桿：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：PTFE、RPTFE、PPL、PEEK.......
壓力等級：PN1.6-10.0Mpa Class150-600Lb
公稱通徑：DN15-DN250 1/2"-10"
驅動方式：手柄、蝸輪蝸桿、氣動、液動、電動
鈦閘閥就采用稀有貴重金屬鈦材質制造的一種閘閥產品，鈦閘閥主要應用到到一些特殊行業，如：可以適用在硫酸中，可耐到沸點并高于沸點，濃度70%以下的硫酸介質中；在醋酸中可耐到250℃以下的各種濃度的醋酸介質中，其幾乎不腐蝕；在各種濃度的堿溶液及熔融堿介質是獨一無二的耐蝕材料。永嘉工奧閥門公司生產的鈦閘閥性能非常穩定，質量良好。
鈦閘閥的特點：
1、鈦閘閥結構緊湊、設計合理，閥門剛性好，通道流暢，流陰系數小。
2、鈦閘閥采用柔性石墨和四氟填料、密封可靠，操作輕便靈活。
3、驅動方式分手動、電動、齒輪氣傳動。
4、結構形式：彈性楔式單閘板、剛性楔式單閘板和雙閘板形式。
鈦閘閥規格參數：
壓力等級：PN1.0-16.0Mpa
公稱通徑：DN15-DN1000
相對應的型號： Z11W-16A、Z11W-25A、Z11W-40A、Z11W-64A、 Z11W-100A、Z40W-16A、Z40W-25A、Z40W-40A、Z40W-64A、Z40W-100A、Z41W-16A、Z41W- 25A、Z41W-40A、Z41W-64A、Z41W-100A
適用介質：氧化性腐蝕介質。
鈦閘閥技術規范：
設計標準：GB/T12234
結構長度：GB/T12221
連接法蘭：HG、GB、JB
試驗標準：JB/T9092、GB/T13927
鈦閘閥主體材料：
閥體、閥蓋：TA1、TA2、TA10、Gr2、Gr3
閘板：TA1、TA2、TA10、Gr2、Gr3
閥桿：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
